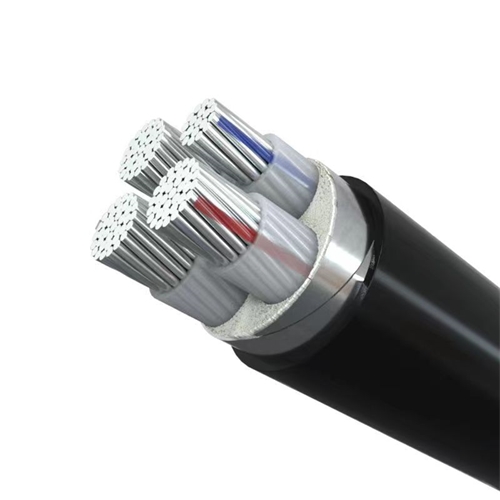

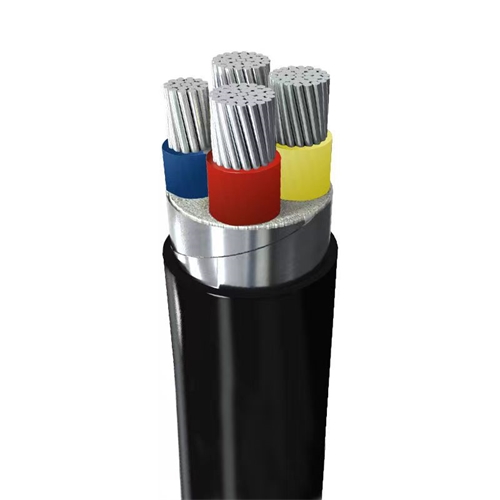

1.8/3kv YJLHV22铝合金电缆光伏电缆安装需要注意什么？交投电缆

1. 安装前准备

• 设计规划：根据光伏系统的设计要求，详细规划电缆敷设路径，包括起点、终点、转弯点及固定点等，并绘制施工图纸。
• 材料与工具准备：准备好电缆、接线盒、电缆桥架、固定夹具、接地装置等材料，以及电缆切割器、剥线钳、压接工具、绝缘测试仪等工具。

• 环境检查：检查安装环境，确保无潮湿、腐蚀性气体等潜在危险因素，清理敷设路径上的杂物。

• 云南电投线缆有限公司，交投电缆。

2. 电缆敷设

• 测量与剪裁：根据设计路径精确测量电缆长度，使用专用工具进行剪裁。
• 绝缘检查：检查电缆外观无损伤，绝缘层完好，并使用绝缘测试仪测试电缆的绝缘电阻。
• 敷设路径：按照设计路径敷设电缆，避免过度弯曲，尤其注意最小弯曲半径不应小于电缆外径的7倍。在终端、转弯处、中间接头及分支箱两侧应固定电缆。
• 敷设方式：可采用直埋、电缆沟、桥架敷设等方式，敷设路径应尽量避开地下管道、公路、铁路和通信电缆。

3. 接头与终端处理

• 接头处理：若需进行电缆接头处理，应使用专用接头套件，按照厂家说明进行压接或焊接，确保接头密封良好，无裸露金属部分。
• 终端处理：终端处应确保电缆绝缘层完好，并采用合适的绝缘材料进行封包处理。

4. 接地与防护

• 铠装接地：YJLHV22电缆的钢带铠装层应可靠接地，确保接地电阻符合设计要求。
• 防护措施：在温度变化大、振动场所或建筑物沉降缝、伸缩缝等特殊环境下，应采用蛇形敷设方式，以减小电缆受到的应力和振动。

5. 测试与调试

• 性能测试：敷设完成后，进行电缆的绝缘电阻测试、相位核对等电气性能测试。

• 系统调试：启动光伏系统，检查电缆系统的运行状况，确保无异常。

• 交投电缆-昆明电缆厂。

6. 安全与维护

• 安全规范：施工过程中严格遵守安全操作规程，佩戴绝缘手套、安全帽等防护用品，确保用电安全。
• 定期检查：安装完成后，定期检查电缆的绝缘性能、接头连接情况及固定装置的可靠性，特别是在恶劣环境下应增加检查频次。
